إن جهاز اختبار التمزق من طراز إلمندورف وهي أداة متخصصة تُستخدم لقياس القوة المطلوبة لتوسيع تمزق موجود في مواد مثل الأغشية البلاستيكية، والورق، والكرتون، والمنسوجات، والأقمشة غير المنسوجة، وهياكل التغليف المرنة. ومن خلال قياس مقاومة المواد للتمزق كمياً، يمكن للمصنعين تقييم متانة المنتج، واتساق جودته، ومدى ملاءمته للاستخدامات النهائية.
في الصناعات التي تُعد فيها سلامة التغليف وأداء المواد أمرين بالغي الأهمية، فإن وجود نظام موثوق اختبار مقاومة التمزق تساعد المهندسين على فهم كيفية تصرف المادة عند تعرضها لقطع أو ثقوب عرضية أو إجهاد ميكانيكي. وقد أصبحت طريقة إلمندورف إحدى أكثر التقنيات قبولًا على نطاق واسع لتحديد مقاومة التمزق، ويُشار إليها في العديد من المعايير الدولية، بما في ذلك ASTM D1922, ASTM D689, ASTM D1424, الأيزو 6383-2 ISO 6383-2, الأيزو 1974, و الأيزو 13937-1 ISO 13937-1.
ما هي طريقة إلمندورف؟
إن طريقة إلمندورف يقيس الطاقة اللازمة لمواصلة التمزق الذي بدأ بالفعل في عينة الاختبار. ويُجرى الاختبار باستخدام آلية تعتمد على البندول تعمل على تمزيق العينة لمسافة محددة.
عندما يتم تحرير البندول، فإنه يمر عبر العينة ويفقد طاقته أثناء توسيع منطقة التمزق. وترتبط كمية الطاقة الممتصة أثناء عملية التمزق ارتباطًا مباشرًا بمقاومة المادة للتمزق.
بالمقارنة مع اختبار الشد، الذي يقيس القوة أثناء التمدد، يركز اختبار إلمندورف بشكل خاص على سلوك انتشار التمزق، مما يجعله ذا أهمية خاصة بالنسبة لمواد التغليف والألواح.
المزايا الرئيسية لطريقة إلمندورف
- إجراءات اختبار سريعة وموحدة
- قابلية تكرار واستنساخ ممتازة
- مناسب لمجموعة واسعة من المواد المرنة
- معترف بها على نطاق واسع وفقًا للمعايير الدولية
- مثالي لمراقبة الجودة وتطوير المنتجات
لماذا تُعد مقاومة التمزق أمرًا مهمًا؟
قد تتمتع المادة بقوة شد ممتازة، لكنها مع ذلك قد تتعرض للانهيار قبل الأوان عند تعرضها لضرر موضعي. فقد يتطور شق صغير أو قطع أو ثقب بسرعة إلى تمزق كارثي إذا كانت المادة تفتقر إلى مقاومة كافية للتمزق.
القياس قوة تمزق الفيلم البلاستيكي, ، والورق، والأقمشة، مما يساعد المصنعين على:
- تحسين متانة العبوة
- الحد من الأضرار الناجمة عن النقل
- تحسين اختيار المواد
- مقارنة تركيبات المنتجات
- التحقق من الامتثال لمواصفات العميل
- الحفاظ على اتساق الإنتاج
فيما يتعلق بتطبيقات التغليف المرن، غالبًا ما تحدد مقاومة التمزق مدى قدرة العبوة على الصمود أثناء المناولة والشحن والاستخدام من قِبل المستهلك.
تطبيقات اختبار التمزق وفقًا لطريقة إلمندورف
التغليف المرن
يقوم مهندسو التغليف في كثير من الأحيان بإجراء اختبارات التمزق على:
- أغشية البولي إيثيلين (PE)
- أغشية البولي بروبيلين (PP)
- أغشية البولي إيثيلين تيريفثالات (PET)
- أغشية التغليف المصفحة
- الأغشية الحاجزة
- مواد تصنيع الأكياس القابلة للتعقيم
- أغشية التغليف القابلة للانكماش
- أغشية التغليف المرنة
اختبار قوة تمزق الفيلم البلاستيكي يساعد في تحديد مدى مقاومة المنتج للتلف أثناء عمليات التعبئة والإغلاق والنقل والتخزين.
الورق والورق المقوى
إن اختبار تمزق الورق يُستخدم عادةً في:
- ورق الطباعة
- ورق التغليف
- ورق كرافت
- منتجات المنسوجات
- ورق الكرتون المموج
- أنواع الورق المتخصصة
تعد مقاومة التمزق مؤشراً مهماً على جودة الترابط بين الألياف ومتانة الورق.
المنسوجات والأقمشة غير المنسوجة
تُستخدم طريقة إلمندورف على نطاق واسع لتقييم:
- الأقمشة المنسوجة
- الأقمشة غير المنسوجة
- المنسوجات الصناعية
- مواد الملابس الواقية
- الأقمشة الطبية
- المنسوجات الأرضية
قياس مقاومة التمزق للنسيج يساعد على ضمان الأداء المطلوب في التطبيقات التي تتطلب أداءً عاليًا.
كيف يعمل جهاز اختبار التمزق من طراز إلمندورف؟
يستخدم جهاز اختبار التمزق من طراز «إلمندورف» بندولًا معايرًا لتحديد الطاقة الممتصة أثناء انتشار التمزق.
إجراءات الاختبار الأساسية
- يجب تحضير عينات الاختبار وفقًا للمعيار المعمول به.
- قم بعمل شق قياسي مقطوع مسبقًا.
- ثبّت العينة في مشابك الجهاز.
- اختر سعة البندول المناسبة.
- أطلق البندول تلقائيًا.
- ينقل البندول التمزق عبر مسافة محددة.
- تقوم هذه الأداة بحساب وعرض مقاومة التمزق.
وتمثل القيمة الناتجة متوسط القوة أو الطاقة اللازمة لمواصلة عملية التمزق في ظل ظروف خاضعة للرقابة.
المعايير التي يدعمها اختبار تمزق إلمندورف
تستخدم الصناعات المختلفة معايير محددة وفقًا لنوع المادة.
| قياسي | نوع المادة | الغرض من الاختبار |
|---|---|---|
| ASTM D1922 | الأغشية والألواح البلاستيكية | مقاومة انتشار الدموع |
| ASTM D689 | الورق والكرتون | مقاومة التمزق الداخلي |
| ASTM D1424 | الأقمشة النسيجية | مقاومة التمزق للنسيج |
| الأيزو 6383-2 ISO 6383-2 | الأغشية والألواح البلاستيكية | مقاومة التمزق وفقًا لمعيار إلمندورف |
| الأيزو 1974 | الورق | تحديد مقاومة التمزق |
| الأيزو 13937-1 ISO 13937-1 | الأقمشة النسيجية | خصائص التمزق باستخدام طريقة البندول الباليستي |
توفر هذه المعايير إجراءات متسقة تتيح إجراء مقارنات موثوقة بين المختبرات ومنشآت الإنتاج.

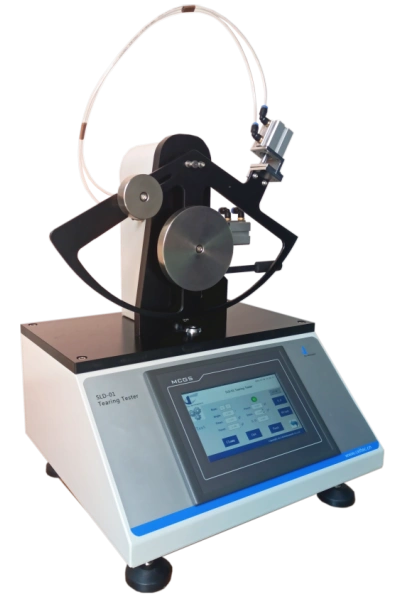

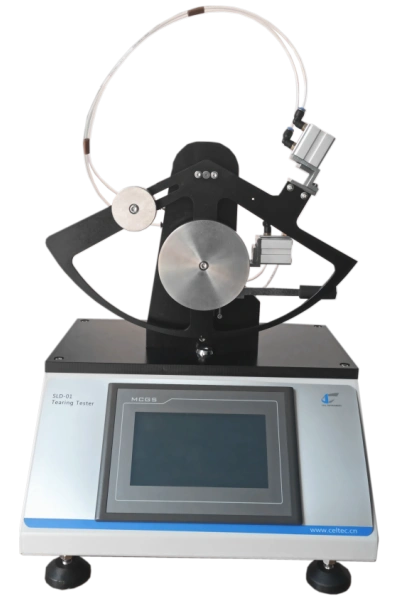

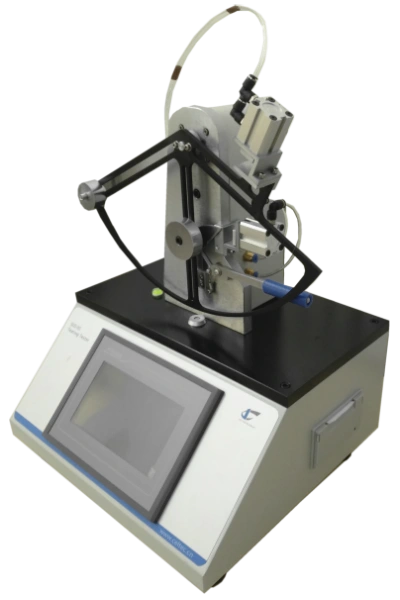

جهاز اختبار التمزق SLD-01 Elmendorf
إن جهاز اختبار التمزق SLD-01 Elmendorf تم تصميم جهاز Cell Instruments لتوفير قياسات دقيقة وقابلة للتكرار لمقاومة التمزق لمواد التغليف والمنتجات الورقية والمنسوجات والألواح الصناعية.
المواصفات الفنية
التحكم بواسطة جهاز PLC مع واجهة تعمل باللمس
توفر بنية وحدة التحكم المنطقية القابلة للبرمجة (PLC) ذات المستوى الصناعي تشغيلًا موثوقًا، بينما تعمل شاشة HMI التي تعمل باللمس على تبسيط إعداد المعلمات وتنفيذ الاختبارات ومراجعة النتائج.
التثبيت الهوائي للعينات
يقلل ضغط التثبيت الهوائي الموحد من تأثير المشغل ويحسن قابلية التكرار عبر الاختبارات المتعددة.
الإفراج التلقائي عن البندول
يضمن التشغيل التلقائي بدء الاختبار بشكل متسق ويقضي على التباين المرتبط بالتشغيل اليدوي.
التحقق من المعايرة المدمج
تتيح أوزان المعايرة المدمجة التحقق السريع من نطاقات قوة متعددة وتساعد في الحفاظ على دقة القياس.
إدارة البيانات وإعداد التقارير
تشمل الخيارات المتاحة ما يلي:
- طابعة صغيرة لتوثيق النتائج فورًا
- واجهة اتصال RS-232
- برنامج احترافي للتحليل المتقدم
- إمكانية تصدير البيانات
- معالجة النتائج الإحصائية
وظائف صناعة الورق
تدعم ميزة إعداد التقارير الاختيارية الخاصة بالورق ما يلي:
- وحدات قياس mN
- حسابات مؤشر التمزق
- متطلبات اختبار الورق واللب
المواصفات الفنية
| المعلمة | المواصفات |
|---|---|
| سعات البندول | 200، 400، 800، 1600، 3200، 6400 gf |
| مصدر الغاز | 0.6 ميجا باسكال |
| طول ذراع التمزيق | 104 ± 1 ملم |
| زاوية البندول الأولية | 27.5 ± 0.5° |
| مصدر الطاقة | تيار متردد 110–220 فولت، 50/60 هرتز |
اختيار جهاز اختبار التمزق Elmendorf المناسب
عند اختيار جهاز اختبار التمزق من طراز إلمندورف, ، ضع في اعتبارك العوامل التالية:
- معايير الاختبار المعمول بها
- نوع المادة ونطاق السماكة
- القدرات القتالية المطلوبة
- متطلبات إدارة البيانات
- قدرات المعايرة
- مستوى الأتمتة
- متطلبات الامتثال التنظيمي
يضمن النظام المُهيَّأ بشكل صحيح الحصول على قياسات موثوقة عبر مجموعة واسعة من المواد، مع دعم إنتاجية المختبر وأهداف ضمان الجودة.
