تعد مقاومة التمزق إحدى الخصائص الأداءية الحاسمة للمنسوجات المستخدمة في الملابس، والأقمشة الصناعية، والمنسوجات التقنية، والملابس الواقية، ومنسوجات التغليف، والمنتجات غير المنسوجة. الأيزو 13937-1 ISO 13937-1 يوفر طريقة موحدة لتقييم القوة المطلوبة لتوسيع شق مقطوع مسبقًا في النسيج باستخدام طريقة البندول الباليستي، والمعروفة عمومًا باسم مقاومة التمزق وفقًا لمعيار إلمندورف اختبار.
بالنسبة للمصنعين والمختبرات والمتخصصين في مراقبة الجودة، فإن فهم الأيزو 13937-1 ISO 13937-1 يساعد ذلك على ضمان قدرة المنتجات النسيجية على تحمل الضغوط الواقعية التي تتعرض لها أثناء المناولة والمعالجة والنقل والاستخدام النهائي. يشرح هذا المقال مبدأ الاختبار وإجراءاته وتطبيقاته وتفسير النتائج ومتطلبات المعدات المرتبطة بـ اختبار تمزق النسيج وفقًا لمعيار ISO 13937-1.
فهم المعيار ISO 13937-1
ISO 13937-1: المنسوجات — خصائص تمزق الأقمشة — الجزء 1: تحديد قوة التمزق باستخدام طريقة البندول الباليستي (إلمندورف) يحدد طريقة لقياس القوة المطلوبة لمواصلة التمزق الذي بدأ بالفعل في عينة من القماش.
على عكس اختبار الشد، الذي يقيس القوة اللازمة لكسر عينة كاملة،, الأيزو 13937-1 ISO 13937-1 يركز على انتشار التمزق. ويُعد هذا التمييز مهمًا لأن الأقمشة، في التطبيقات العملية، غالبًا ما تتعرض للفشل بسبب الجروح أو الثقوب أو العيوب الموجودة فيها، وليس بسبب الحمل الشدّي المنتظم.
تنطبق هذه الطريقة في المقام الأول على:
- الأقمشة المنسوجة
- العديد من المواد غير المنسوجة
- المنسوجات المطلية
- المنسوجات التقنية
- الأقمشة الصناعية
لا يُعد هذا المعيار مناسبًا بشكل عام لما يلي:
- الأقمشة المحبوكة
- الأقمشة المنسوجة عالية المرونة
- تصاميم فضفاضة للغاية
- الأقمشة شديدة التباين، حيث قد ينحرف اتجاه التمزق أثناء الاختبار
لماذا تُعد مقاومة التمزق مهمة؟
غالبًا ما تُعد مقاومة التمزق مؤشرًا رئيسيًّا على متانة النسيج وعمره التشغيلي.
المخاوف الشائعة المتعلقة بالجودة التي يعالجها اختبار التمزق
| التطبيق | أهمية مقاومة التمزق |
|---|---|
| أقمشة الملابس | مقاومة التمزق العرضي أثناء الاستخدام |
| الملابس الواقية | منع انتشار التمزق بعد حدوث التلف |
| المنسوجات الأرضية | المتانة في ظل الضغوط الناتجة عن التركيب |
| المنسوجات الصناعية | الأداء تحت الحمل الميكانيكي |
| المواد غير المنسوجة | سلامة الهيكل أثناء المناولة |
| أقمشة التنجيد | مقاومة التلف أثناء الاستخدام |
قد يتمتع النسيج بقوة شد ممتازة، لكنه قد يتلف قبل الأوان إذا كانت مقاومته للتمزق غير كافية. ولذلك، فإن اختبار تمزق النسيج يقدم معلومات تكميلية لا غنى عنها لإجراء تقييم شامل للمواد.
مبدأ اختبار مقاومة التمزق وفقًا لطريقة إلمندورف
إن مقاومة التمزق وفقًا لمعيار إلمندورف تقيس هذه الطريقة الطاقة اللازمة لتمديد التمزق لمسافة محددة في عينة من القماش.
كيفية إجراء الاختبار
يتم تثبيت عينة مستطيلة الشكل بين مشبكين:
- تم تثبيت مشبك واحد
- والآخر مربوط ببندول
يُحدث شق مسبق القطع في العينة.
عندما يُترك البندول:
- تتحول الطاقة الكامنة إلى طاقة حركية.
- يقوم المشبك المتحرك بسحب القماش بسرعة.
- ينتشر التمزق لمسافة محددة.
- يتم قياس الطاقة الممتصة أثناء التمزق.
- يتم حساب قوة التمزق المقابلة وإدراجها في التقرير.
يقيس هذا الاختبار متوسط القوة المطلوبة لمواصلة تمزيق المادة.

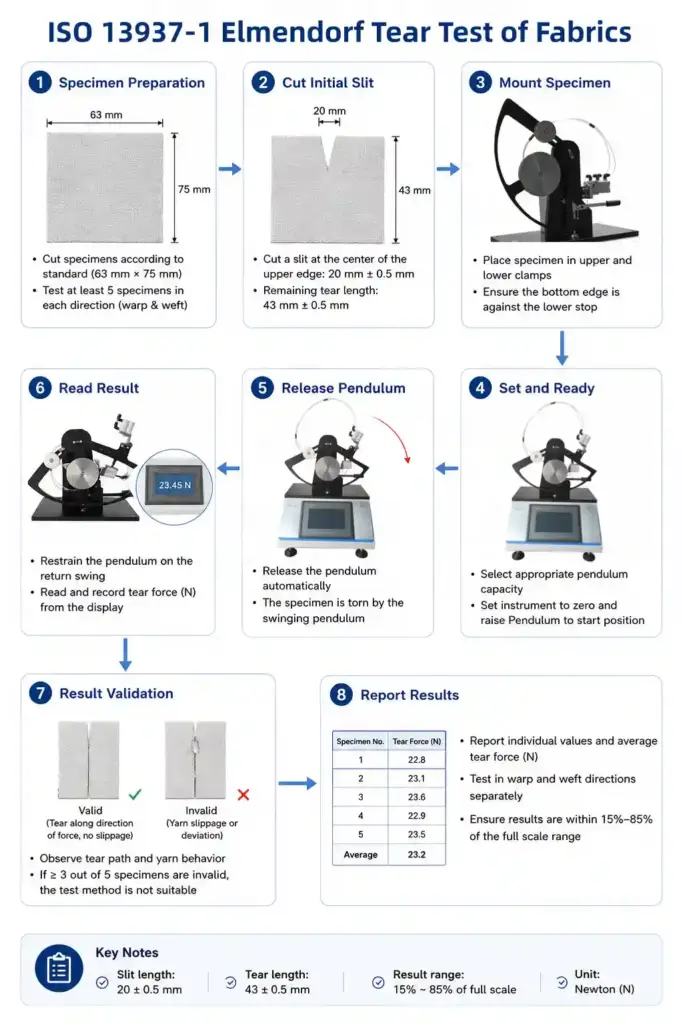

تصور عملية الاختبار
تحضير العينة → إجراء شق مسبق → تثبيت العينة بالمشبك → تحرير البندول → انتشار التمزق → حساب القوة
تحاكي حالة التحميل السريع هذه المواقف التي يحدث فيها التمزق فجأة أثناء الاستخدام الفعلي.
إجراء الاختبار وفقًا للمعيار ISO 13937-1
1. تحضير العينة
يجب أن تتوافق أبعاد العينة واتجاهها مع المتطلبات القياسية.
يُجرى الاختبار عادةً في كلا المكانين:
- اتجاه السداة
- اتجاه اللحمة
يتم تحضير عينات متعددة لضمان الموثوقية الإحصائية.
3. إجراء الاختبار
يتم تثبيت العينة بعناية بين المشابك.
المشغل:
- يرفع البندول إلى موضعه الأصلي
- يتحقق من معايرة الصفر
- يحرر البندول
- يسجل قوة التمزق المقاسة
يجب أن تنتج سعة البندول المختارة قراءات تتراوح بين: 15% و85% من السعة الكاملة لتحقيق الدقة المثلى.
2. إنشاء المونتاج الأولي
شق يبلغ طوله:
20 ملم ± 0.5 ملم
يتم قطع العينة قبل إجراء الاختبار.
مسار التمزق المتبقي هو:
43 ملم ± 0.5 ملم
تضمن هذه الهندسة الخاضعة للرقابة الاتساق بين المختبرات.
4. عمليات التحقق من الصحة
يجب أن يكون الشق:
- اتبع اتجاه التمزيق المقصود
- يظل مستقرًا طوال عملية التكاثر
- ألا يحدث انزلاق مفرط للخيوط
يجب رفض النتائج في حالة حدوث انزلاق للخيط بدلاً من التمزق الفعلي. وإذا كانت ثلاث عينات أو أكثر من أصل خمس عينات غير صالحة، فقد لا تكون هذه الطريقة مناسبة لتلك المادة.
العوامل الرئيسية المؤثرة على مقاومة التمزق وفقًا لمعيار إلمندورف
هناك العديد من خصائص المواد التي تؤثر على نتائج الاختبار.
تركيب النسيج
- عدد خيوط الغزل
- كثافة النسيج
- نمط النسيج
- تواتر تشابك الخيوط
بشكل عام، تختلف خصائص التمزق في البنى الأكثر إحكامًا عن تلك الموجودة في البنى الأكثر ارتخاءً.
نوع الألياف
ومن الأمثلة على ذلك:
- القطن
- البوليستر
- النايلون
- الأراميد
- البولي بروبيلين
- الألياف المخلوطة
تؤثر قوة الألياف وخصائص الاستطالة بشكل مباشر على انتشار التمزق.
علاجات التشطيب
يمكن أن تؤثر عمليات التشطيب الكيميائية والميكانيكية بشكل كبير على أداء المقاومة للتمزق:
- الطلاءات
- العلاجات بالراتنج
- تشطيبات مقاومة للماء
- المعالجات المقاومة للاشتعال
اتجاه النسيج
غالبًا ما تختلف قوة مقاومة التمزق في السداة واللحمة اختلافًا جوهريًّا بسبب الاختلافات في طريقة النسيج.
ولهذا السبب،, الأيزو 13937-1 ISO 13937-1 يتطلب إجراء اختبارات في كل اتجاه ذي صلة.
تفسير نتائج الاختبارات
القيمة الأساسية التي يتم الإبلاغ عنها هي قوة التمزق، والتي تُعبَّر عنها عادةً بـ:
نيوتن (N)
تشير القيم الأعلى عمومًا إلى مقاومة أكبر لانتشار التمزق.
بيانات نموذجية
| نموذج | قوة تمزيق النسيج (N) | قوة تمزق اللحمة (نيوتن) |
|---|---|---|
| القماش أ | 28.5 | 24.8 |
| القماش ب | 42.1 | 38.7 |
| القماش C | 15.6 | 18.2 |
يمكن استخدام هذه القيم في:
- تطوير المنتجات
- تأهيل الموردين
- فحص المواد الواردة
- مراقبة جودة الإنتاج
- المقارنة التنافسية
تطبيقات المعيار ISO 13937-1 في مختلف القطاعات
صناعة المنسوجات
يستخدم المصنعون الأيزو 13937-1 ISO 13937-1 للتحقق من متطلبات المتانة والحفاظ على اتساق المنتج.
الملابس الواقية
تتطلب الملابس الواقية مقاومة كافية للتمزق للحفاظ على السلامة بعد حدوث تلف طفيف.
المنسوجات التقنية
غالبًا ما تتطلب الأقمشة الصناعية المستخدمة في مجالات النقل والبناء والترشيح إجراء اختبارات للتحقق من مقاومتها للتمزق.
المنتجات غير المنسوجة
يتم تقييم العديد من المواد غير المنسوجة المستخدمة في قطاعات النظافة والصحة والطبية والصناعية باستخدام مقاومة التمزق وفقًا لمعيار إلمندورف الطريقة.
البحث والتطوير
يستخدم مطورو المواد هذا المعيار لمقارنة التركيبات الجديدة للأقمشة والألياف وتقنيات التشطيب.
متطلبات جهاز اختبار التمزق من طراز إلمندورف
و جهاز اختبار التمزق من طراز إلمندورف يجب تقديم ما يلي:
- القياس الدقيق لطاقة البندول
- ظروف تثبيت مستقرة
- التحكم في وضع العينة
- قدرة موثوقة على المعايرة
- إطلاق البندول القابل للتكرار
نظرًا لأن قوة التمزق قد تتأثر بشدة بظروف الاختبار، فإن جودة المعدات تلعب دورًا مهمًا في تحقيق نتائج قابلة للتكرار والتحقق.
جهاز اختبار التمزق Cell Instruments SLD-01 Elmendorf
بالنسبة للمختبرات التي تقوم بإجراء الأيزو 13937-1 ISO 13937-1 الاختبار، الـ جهاز اختبار التمزق SLD-01 Elmendorf من Cell Instruments وقد صُمم هذا الجهاز لدعم إجراء تقييم موحد لمقاومة التمزق في المنسوجات والورق والأغشية والأقمشة غير المنسوجة والمواد ذات الصلة.
الميزات الرئيسية
- نظام يتم التحكم فيه بواسطة وحدة التحكم المنطقية القابلة للبرمجة (PLC) مزود بواجهة مستخدم (HMI) تعمل باللمس
- تثبيت العينات بالهواء المضغوط لضمان قوة إمساك ثابتة
- إطلاق البندول تلقائيًا لتقليل تأثير المشغل
- قدرات البندول المتعددة:
- 200 غرام
- 400 غرام
- 800 غرام
- 1600 غف
- 3200 غف
- 6400 غف
- التحقق المدمج من وزن المعايرة
- الحسابات الإحصائية الآلية
- برنامج احترافي اختياري لإدارة البيانات
- طابعة صغيرة اختيارية ووصلة RS-232
المواصفات الفنية
| المعلمة | المواصفات |
|---|---|
| سعة البندول | 200–6400 غف |
| طول ذراع التمزيق | 104 ± 1 ملم |
| زاوية التمزق الأولية | 27.5° ± 0.5° |
| إمدادات الغاز | 0.6 ميجا باسكال |
| مصدر الطاقة | تيار متردد 110–220 فولت، 50/60 هرتز |
يدعم النظام المختبرات التي تسعى إلى الامتثال الموثوق بـ الأيزو 13937-1 ISO 13937-1 وغيرها من متطلبات اختبار مقاومة التمزق.
معايير اختبار التمزق ذات الصلة
على الرغم من أن الأيزو 13937-1 ISO 13937-1 على الرغم من أن هذه الطريقة تُستخدم على نطاق واسع، فقد تكون هناك طرق أخرى لاختبار التمزق قابلة للتطبيق اعتمادًا على نوع المادة ومتطلبات الصناعة.
| قياسي | الطريقة |
|---|---|
| الأيزو 13937-1 ISO 13937-1 | طريقة البندول التي ابتكرها إلمندورف |
| الأيزو 13937-2 ISO 13937-2 | طريقة الدمعة الواحدة |
| الأيزو 13937-3 ISO 13937-3 | طريقة تمزيق البنطال |
| ISO 13937-4 | طريقة تمزيق اللسان |
| ASTM D1424 | طريقة إلمندورف لاختبار التمزق في المنسوجات |
| ASTM D5734 | طريقة تمزيق البنطال |
| TAPPI T414 | مقياس إلمندورف لمقاومة التمزق للورق |
يعتمد اختيار الطريقة المناسبة على تركيبة النسيج ومتطلبات الاستخدام ومواصفات العميل.
الأيزو 13937-1 ISO 13937-1 لا يزال هذا المعيار أحد أكثر المعايير شهرةً لتقييم مقاومة انتشار التمزق في الأقمشة المنسوجة والعديد من المواد غير المنسوجة. من خلال قياس مقاومة التمزق وفقًا لمعيار إلمندورف, ، يمكن للمصنعين ومختبرات الاختبار فهم متانة الأقمشة بشكل أفضل، ومقارنة أداء المواد، وضمان الامتثال لمتطلبات العملاء ومتطلبات القطاع.
تم تنفيذه بشكل سليم اختبار تمزق النسيج توفر بيانات قيّمة في مجال مراقبة الجودة تدعم تطوير المنتجات، وتأهيل الموردين، وضمان الاتساق المستمر في عملية التصنيع. وعندما تقترن بـ... عالي الجودة جهاز اختبار التمزق من طراز إلمندورف, ، وتوفر هذه الطريقة نتائج موثوقة وقابلة للتكرار تساعد في الحفاظ على أداء المنسوجات طوال دورة حياة المنتج.
