تُستخدم الأغشية البلاستيكية على نطاق واسع في مجالات التغليف، والأجهزة الطبية، والزراعة، والمنتجات الصناعية، والسلع الاستهلاكية. ورغم أن مقاومة الشد تُعتبر غالبًا خاصية ميكانيكية مهمة، إلا أنها لا تتنبأ دائمًا بكيفية تصرف الغشاء عند ظهور شق صغير أو عيب فيه. الأيزو 6383-2 ISO 6383-2 يتصدى لهذا التحدي من خلال تحديد طريقة موحدة لقياس اختبار مقاومة التمزق من الأغشية البلاستيكية الرقيقة باستخدام طريقة إلميندورف. تساعد هذه المواصفة الشركات المصنعة على تقييم قوة تمزق الفيلم البلاستيكي, ، وتحسين تركيبات المواد، وتعزيز اتساق جودة المنتجات.
سواء كان الأمر يتعلق بإنتاج العبوات المرنة، أو الأغشية الحاجزة متعددة الطبقات، أو مواد التغليف الطبية، فإن فهم الأيزو 6383-2 ISO 6383-2 يتيح للمختبرات ومهندسي الجودة الحصول على بيانات قابلة للتكرار والمقارنة بشأن مقاومة التمزق، مما يدعم تطوير المنتجات وضمان الجودة.
ما هو المعيار ISO 6383-2؟
ISO 6383-2: البلاستيك — الأغشية والألواح — تحديد مقاومة التمزق — الجزء 2: طريقة إلمندورف يحدد هذا المعيار إجراءً موحدًا لتحديد القوة المطلوبة لتوسيع تمزق موجود عبر غشاء بلاستيكي في ظل ظروف خاضعة للرقابة.
على عكس اختبار الشد، الذي يقيس القوة المطلوبة لتمديد أو كسر عينة سليمة،, الأيزو 6383-2 ISO 6383-2 تقيّم مدى سهولة استمرار انتشار التمزق الموجود. وتكتسي هذه الخاصية أهمية خاصة لأن العديد من حالات فشل التغليف تنشأ عن شقوق صغيرة أو ثقوب أو أضرار ناتجة عن المناولة، وليس عن فشل كامل في المادة.
إن طريقة إلميندورف يقيس الطاقة التي يمتصها البندول أثناء تمزيق عينة مقطوعة مسبقًا لمسافة محددة. وتُحوَّل الطاقة الممتصة إلى مقاومة التمزق، والتي تُعبَّر عنها عادةً بوحدة نيوتن.
لماذا يعتبر اختبار مقاومة التمزق مهمًا؟
قد تتعرض المادة التي تتمتع بقوة شد ممتازة للتمزق بسهولة بعد تعرضها لخدش أثناء التصنيع أو النقل.
في العديد من تطبيقات التغليف المرن، تُعد مقاومة انتشار التمزق مؤشراً حاسماً للأداء.
مبدأ اختبار التمزق بطريقة إلمندورف وفقًا للمعيار ISO 6383-2
إن الأيزو 6383-2 ISO 6383-2 يعتمد الاختبار على نقل الطاقة الكامنة المخزنة في بندول معاير.
يتضمن تسلسل الاختبار ما يلي:
- يتم تحضير عينة قياسية بها شق تم تحديد موضعه بدقة.
- يتم تثبيت العينة بإحكام بين فكّين ثابت ومتحرك.
- يُرفع البندول إلى زاوية محددة.
- بعد الإفراج عنه، يقوم البندول بتمزيق العينة.
- يتم قياس الطاقة المستهلكة أثناء انتشار التمزق.
- يقوم الجهاز بتحويل الطاقة الممتصة إلى مقاومة للتمزق.
نظرًا لأن التمزق موجود بالفعل قبل بدء الاختبار، فإن القيمة المقاسة تمثل مقاومة انتشار الدموع, ، وليس مقاومة بدء التمزق.
إجراء اختبار مقاومة التمزق وفقًا للمعيار ISO 6383-2
يحدد المعيار عدة خطوات تشغيلية مهمة لضمان موثوقية القياسات.
التحضير لاختبار التمزق في جهاز إلمندورف
قبل إجراء الاختبار:
- تأكد من أن الجهاز في وضع مستوٍ.
- ارفع البندول وقم بتثبيته.
- اضبط المؤشر على الصفر.
- تأكد من دقة المعايرة.
- اختر سعة البندول المناسبة.
يجب أن تُظهر البندول المختار قراءات تتراوح بين ما يقارب 20% و 80% لتحقيق دقة قياس مثالية باستخدام طاقتها الكاملة.
تحضير العينات
تتطلب عينات الاختبار ما يلي:
- الأبعاد القياسية
- شق مقطوع بدقة
- حواف ناعمة
- لا توجد عيوب ظاهرة
- التحضير وفقًا لإجراءات المختبر
عادةً ما يتم اختبار العينات في كل من الاتجاه الطولي (MD) والاتجاه العرضي (TD) لأن خصائص الأغشية غالبًا ما تكون غير متجانسة.
إجراء الاختبار
كل عينة:
- تم وضعه بعناية بين المشابك
- محاذاة مع الشق في المنتصف
- مثبت بإحكام
- تمزق بفعل تحرير البندول
- تم تسجيلها بشكل فردي
إذا انحرف التمزق بشكل مفرط عن المسار المقصود، فيجب رفض النتيجة وفقًا لمتطلبات الأيزو 6383-2 ISO 6383-2.
معيار ISO 6383-2 مقارنةً بمعايير اختبار التمزق الأخرى
| قياسي | طريقة الاختبار | المواد الأولية |
|---|---|---|
| الأيزو 6383-2 ISO 6383-2 | بندول إلمندورف | الأغشية والألواح البلاستيكية |
| ASTM D1922 | بندول إلمندورف | غلاف بلاستيكي |
| ASTM D1424 | بندول إلمندورف | الأقمشة النسيجية |
| الأيزو 1974 | طريقة إلميندورف | الورق والكرتون |
على الرغم من أن هذه المعايير تستند إلى مبادئ البندول نفسها، إلا أن هناك اختلافات كبيرة في طريقة تحضير العينات وطرق الحساب والمواد المستهدفة.
اختيار جهاز اختبار التمزق من طراز Elmendorf
عند اختيار جهاز اختبار التمزق من طراز إلمندورف, ، ينبغي للمختبرات أن تراعي عدة عوامل فنية تتجاوز مجرد الامتثال لـ الأيزو 6383-2 ISO 6383-2:
- نطاق قياس واسع لمختلف سماكات الأغشية
- إطلاق البندول تلقائيًا لتقليل تأثير المشغل إلى أدنى حد
- تثبيت العينات بشكل ثابت
- إجراءات معايرة بسيطة
- وظائف التحليل الإحصائي
- إمكانيات تصدير البيانات
- الامتثال لمعايير دولية متعددة
- سهولة التشغيل لإجراء عمليات مراقبة الجودة الروتينية
تفضل المختبرات الحديثة بشكل متزايد استخدام الأجهزة الرقمية التي تعزز قابلية التكرار مع تبسيط إدارة البيانات.

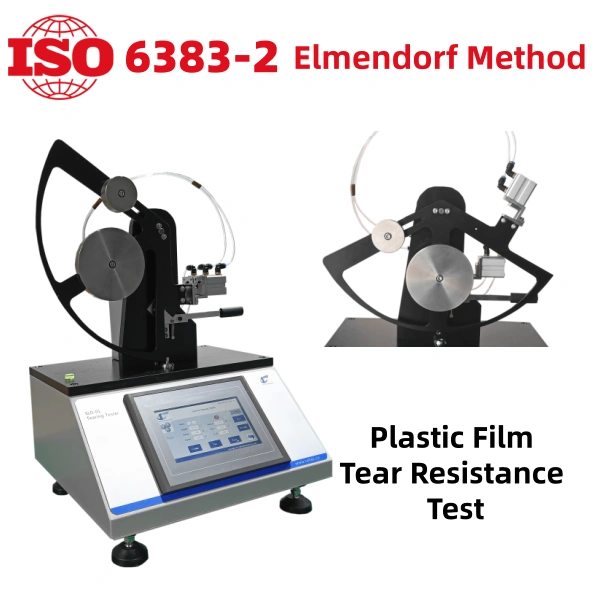

جهاز اختبار التمزق Cell Instruments SLD-01 Elmendorf
بالنسبة للمختبرات التي تقوم بإجراء الأيزو 6383-2 ISO 6383-2 الاختبار على الأغشية البلاستيكية والمواد المرنة، و جهاز اختبار التمزق SLD-01 Elmendorf يقدم منتج Cell Instruments حلاً عمليًّا مصممًا لمراقبة الجودة الروتينية وتطبيقات البحث.
تشمل الميزات التقنية الرئيسية ما يلي:
- التحكم عبر جهاز PLC مع شاشة لمس HMI لتشغيل سهل وبديهي
- التثبيت الهوائي للعينات لضمان ثبات قوة الإمساك
- الإفراج التلقائي عن البندول لتقليل التباين في أداء المشغلين
- وزن معايرة مدمج لتحقق من الدقة بسهولة
- الحسابات الإحصائية التلقائية من أجل تحليل النتائج بكفاءة
- برامج احترافية اختيارية لإعداد التقارير المتقدمة وإدارة البيانات
- طابعة صغيرة اختيارية وواجهة RS-232 من أجل التتبع
- قدرات متعددة للبندول تبدأ من من 200 جلف إلى 6400 جلف, ، مما يتيح دعم مجموعة واسعة من مواد الأفلام
تساعد هذه القدرات المختبرات على إجراء قياسات قابلة للتكرار مع تحسين كفاءة الاختبارات والتوثيق.
الأيزو 6383-2 ISO 6383-2 يوفر نهجًا موثوقًا ومعترفًا به دوليًا لتقييم اختبار مقاومة التمزق أداء الأغشية البلاستيكية المرنة باستخدام طريقة إلميندورف. ومن خلال قياس الطاقة اللازمة لتمديد تمزق مُحكَم، توفر هذه المواصفة معلومات قيّمة لتطوير المواد، وتحسين العمليات، ومراقبة الجودة.
بالنسبة لشركات تصنيع أغشية التغليف والمواد الطبية والأغشية الزراعية وغيرها من المواد البلاستيكية المرنة، فإن دمج الأيزو 6383-2 ISO 6383-2 إن إدراجها في برامج الاختبار الروتينية يساعد على تحسين اتساق المنتج، والحد من مخاطر الفشل، ودعم الامتثال لمتطلبات العملاء ومتطلبات القطاع. إلى جانب الجودة العالية جهاز اختبار التمزق من طراز إلمندورف, ، يمكن للمختبرات توليد بيانات دقيقة وقابلة للتكرار تسهم في تحسين عملية اختيار المواد وضمان موثوقية المنتج على المدى الطويل.
